แนะนำให้ใช้เครื่องมือย้ำ: G-APEX P/N CT2005
| คุณสมบัติ | มาตรฐานข้อกำหนด | วิธีทดสอบ | ค่าการทดสอบ |
|---|---|---|---|
| ทนต่อแรงดันไฟฟ้าสูง | AC2500V/60S ไม่ชำรุด |
ASTM D2671 | ไม่ชำรุด |
| ระดับกันน้ำ | ไม่มีการรั่วไหล | IPX7 (1M/1 ชั่วโมง) | ผ่าน |

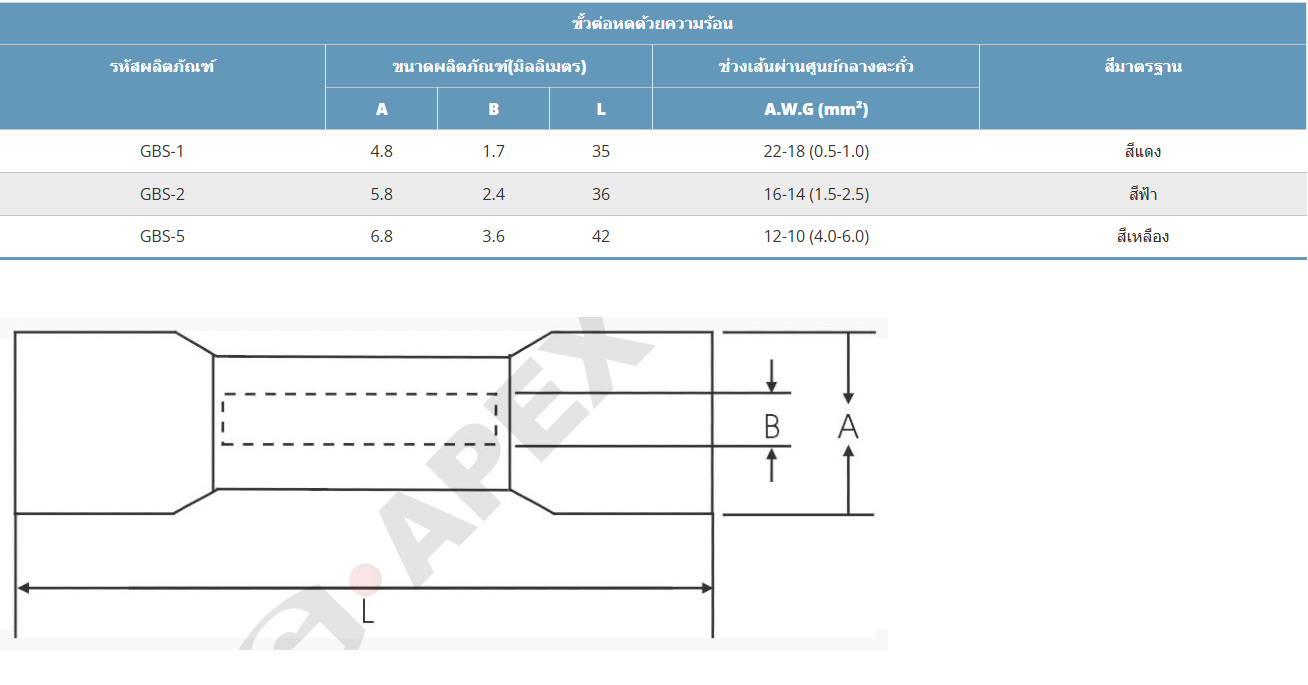

| ขั้วต่อหดความร้อน | |||||
|---|---|---|---|---|---|
| รหัสผลิตภัณฑ์ | ขนาดผลิตภัณฑ์ (มิลลิเมตร) | ช่วงเส้นผ่านศูนย์กลางตะกั่ว | สีมาตรฐาน | ||
| A | B | L | A.W.G (mm^2) | ||
| GBS-1 | 4.8 | 1.7 | 35 | 22-18 (0.5-1.0) | สีแดง |
| GBS-2 | 5.8 | 2.4 | 36 | 16-14 (1.5-2.5) | สีฟ้า |
| GBS-5 | 6.8 | 3.6 | 42 | 12-10 (4.0-6.0) | สีเหลือง |
| ขั้วต่อวงแหวนหดด้วยความร้อน | |||
|---|---|---|---|
| รหัสผลิตภัณฑ์ | ขนาดสกรู | ช่วงเส้นผ่านศูนย์กลางตะกั่ว | สีมาตรฐาน |
| A.W.G (mm^2) | |||
| RHS1-4 | # 8 (4.3 mm) | 22-16 (0.5-1.5) | สีแดง |
| RHS2-4 | # 8 (4.3 mm) | 16-14 (1.5-2.5) | สีฟ้า |
| RHS5-5 | # 10 (5.3 mm) | 12-10 (4.0-6.0) | สีเหลือง |
| ขั้วต่อหางปลาหดด้วยความร้อน | |||
|---|---|---|---|
| รหัสผลิตภัณฑ์ | ขนาดสกรู | ช่วงเส้นผ่านศูนย์กลางตะกั่ว | สีมาตรฐาน |
| A.W.G (mm^2) | |||
| SHS1-4 | # 8 (4.3 mm) | 22-16 (0.5-1.0) | สีแดง |
| SHS2-4 | # 8 (4.3 mm) | 16-14 (1.5-2.5) | สีฟ้า |
| SHS5-4 | # 8 (4.3 mm) | 12-10 (4.0-6.0) | สีเหลือง |
