推荐压着手工具： G-APEX P/N CT2005
| 性能 | 规格要求 | 测试方法 | 测试值 |
|---|---|---|---|
| 耐电压 | AC2500V/60S 无损坏 |
ASTM D2671 | 无损坏 |
| 防水等级 | 无泄漏 | IPX7（1M/1小时） | 通过 |

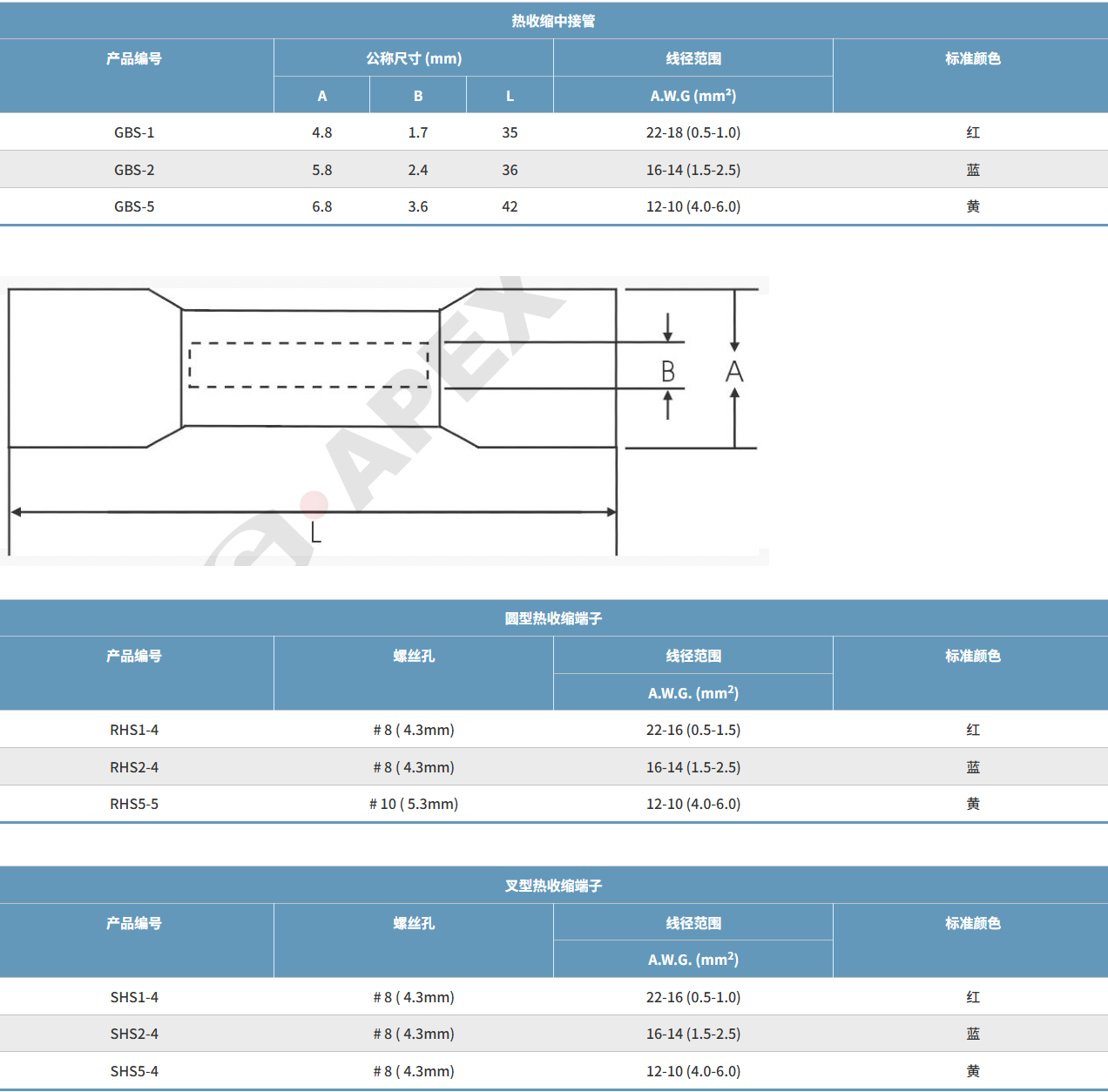

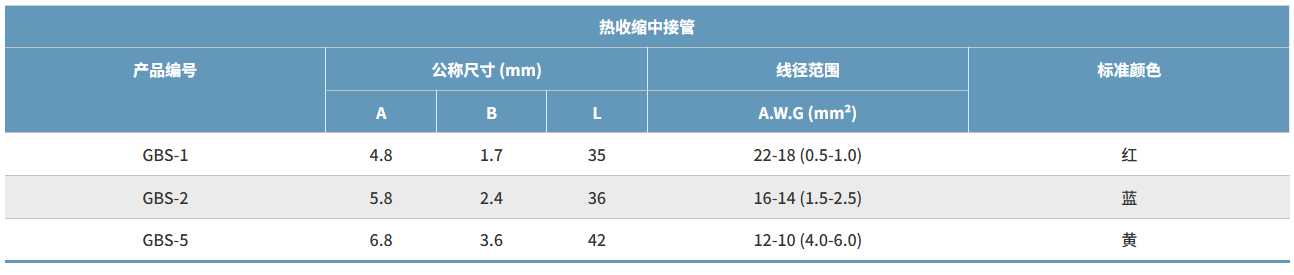

| 热缩对接端子 | |||||
|---|---|---|---|---|---|
| 产品编号 | 产品尺寸（毫米） | 适用线径范围 | 标准颜色 | ||
| A | B | L | A.W.G (mm^2) | ||
| GBS-1 | 4.8 | 1.7 | 35 | 22-18 (0.5-1.0) | 红色 |
| GBS-2 | 5.8 | 2.4 | 36 | 16-14 (1.5-2.5) | 蓝色 |
| GBS-5 | 6.8 | 3.6 | 42 | 12-10 (4.0-6.0) | 黄色 |
| 热缩环形端子 | |||
|---|---|---|---|
| 产品编号 | 螺钉尺寸 | 适用线径范围 | 标准颜色 |
| A.W.G (mm^2) | |||
| RHS1-4 | # 8 (4.3 mm) | 22-16 (0.5-1.5) | 红色 |
| RHS2-4 | # 8 (4.3 mm) | 16-14 (1.5-2.5) | 蓝色 |
| RHS5-5 | # 10 (5.3 mm) | 12-10 (4.0-6.0) | 黄色 |
| 热缩叉形端子 | |||
|---|---|---|---|
| 产品编号 | 螺钉尺寸 | 适用线径范围 | 标准颜色 |
| A.W.G (mm^2) | |||
| SHS1-4 | # 8 (4.3 mm) | 22-16 (0.5-1.0) | 红色 |
| SHS2-4 | # 8 (4.3 mm) | 16-14 (1.5-2.5) | 蓝色 |
| SHS5-4 | # 8 (4.3 mm) | 12-10 (4.0-6.0) | 黄色 |
